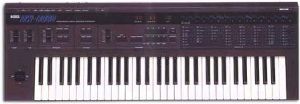

KORG DW/EX 8000
Systemerweiterung

Diese Erweiterung eröffnet Ihnen vollkommen neue Möglichkeiten mit Ihrem DW/EX 8000 Synthesizer. Die wichtigsten neuen Features lauten:

• Splitting und Doubling Sounds
• Local off Funktion
• Key Transpose, Random MG Waveform und Compare Funktion
• Zwei MIDI Sende- und Empfangskanäle
• Compare und MIDI Program Change für alle 128 Sounds

Unser neues Betriebssystem erweitert die Funktionen Ihres DW/EX 8000 um ein Vielfaches. Splitting und Doubling Sounds ergeben völlig neuartige Klangmöglichkeiten. Mit der Local ON/OFF Funktion steuern Sie mit einem Teil der Tastatur einen oder mehrere Expander, während Sie mit dem anderen Teil Ihren DW/EX 8000 spielen. Da der DW/EX 8000 nun über zwei MIDI Sende- und Empfangskanäle verfügt, bietet Ihnen die Erweiterung sogar einen 2-fachen MIDI Multi-Mode. Die Stimmenzuordnung erfolgt dabei dynamisch.

Es gibt insgesamt 8 neue Parameter. Von diesen können 6 Parameter - 18 (Sound B), 27 (Key Transpose), 28 (Detune A-B), 36 (Split Mode), 37 (Split Point) und 38 (Bal. A-B) - für jeden einzelnen Sound mit abgespeichert werden. Natürlich sind die neuen Parameter mit den alten Klangeinstellungen voll verträglich. Jede bisherige Klangeinstellung kann durch die neuen Parameter ergänzt werden. Selbstverständlich können Sie die neuen Parameter sowohl auf Kassette, als auch in unsere Speichererweiterung abspeichern

Neue Funktionen der DW/EX 8000 Expansion:

Parameter 18: Sound B
Einstellbar von 11-88. Dieser Parameter gibt an, welcher Sound als zweiter Sound verwendet werden soll.

Parameter 27: Key Transpose
Mit diesem Parameter können Sie die Tonhöhe Ihres DW 8000 in Halbtonschritten um maximal eine Oktave erhöhen.

Parameter 28: Detune A-B
Feinverstimmung zwischen Sound A und Sound B mit 7 verschiedenen Einstellungen. Dies ist insbesondere hilfreich bei Doubling Sounds, wodurch Schwebungen zwischen vier (!) Oszilatoren entstehen.

Parameter 36: Split Mode
Dies ist der wichtigste Parameter der Erweiterung. Er bestimmt, ob der DW 8000 wie bisher als gesplittetes Keyboard oder im Doubling Mode arbeitet. Auch die Local ON/OFF Funktion wird hiermit realisiert.

• Mode 1: Der DW 8000 arbeitet wie bisher
• Mode 2: Local OFF Lower Manual. Der untere Teil der Tastatur wird abgeschaltet, der obere Teil erzeugt DW 8000 Sounds. Es werden jedoch die MIDI Signale der gesamten Tastatur ausgegeben.
• Mode 3: Local OFF Upper Manual. Der obere Teil der Tastatur wird abgeschaltet, der unter Teil erzeugt DW 8000 Sounds. Jedoch werden MIDI Signale der ganzen Tastatur ausgegeben.
• Mode 4: DW 8000 Local OFF. Es werden keine Klänge mehr von der Tastatur erzeugt, jedoch MIDI Daten gesendet und empfangen.
• Mode 5: Splitting. Hier arbeitet der DW 8000 im Splitting Modus. Der untere Teil der Tastatur erzeugt den Sound, welchen Sie angewählt haben. Der obere Teil gibt den Klang wieder, welchen Sie mit Parameter 18 eingestellt haben.
• Mode 6: Splitting. Umgekehrtes Verhalten wie bei Mode 5.
• Mode 7: Doubling Sounds. Es werden Sound A und Sound B übereinander gelegt. Sie erklingen im unteren Tastaturteil bis zum Splitpunkt.
• Mode 8: Wie Mode 7, jedoch erklingen die Sounds ab dem Splitpunkt im oberen Tastaturteil.

Parameter 37: Split Point
Mit diesem Parameter können Sie die Lage des Splitpunktes einstellen, regelbar auf alle 61 Tasten.

Parameter 38: Balance A-B
Bestimmt das Verhältnis der Lautstärke zwischen A und B.

Parameter 78: MIDI Mode
Festlegung der Zuordnung für die MIDI Kanäle A und B zu den Sounds A und B für das Empfangen und Senden von MIDI Daten.

Parameter 88: MIDI Channel B
Arbeitet im Prinzip wie Parameter 84, jedoch für den zweiten MIDI Kanal B.

Folgende Parameter können gesplittet werden:
11 OSC 1 OCTAVE, 12 OSC 1 WAVEFORM (1-8) ODER (9-12), 14 AUTO BEND SELECT, 15 AUTO BEND MODE, 16 AUTO BEND TIME, 17 AUTO BEND INTENSITY, 21 OSC 2 OCTAVE, 22 OSC 2 WAVEFORM, (1-8) ODER (9-12), 24 INTERVAL, 25 DETUNE, 27 KEY TRNSPOSE, 31 VCF CUTOFF, 33 VCF KEYBOARD TRACK, 35 VCF EG INT, 41 VCF ATTACK, 42 VCF DECAY, 43 VCF BREAK POINT, 44 VCF SLOPE, 45 VCF SUSTAIN, 46 VCF RELEASE, 47 VCF VELOCITY SENSE, 51 VCA ATTACK, 52 VCA DECAY, 53 VCA BREAK POINT, 54 VCA SLOPE, 55 VCA SUSTAIN, 56 VCA RELEASE, 57 VCA VELOCITY SENSE, 66 OSC BEND, 67 VCF BEND, 77 PORTAMENTO TIME, 82 VCF AFTER TOUCH UND 83 VCA AFTER TOUCH

Die restlichen Parameter werden immer von Sound A bestimmt.

Weiterhin steht Ihnen ein Zufallsgenerator für die MG Wellenformen zur Verfügung. Schließlich haben wir den DW 8000 so programmiert, dass der zuletzt gespielte Sound beim erneuten Einschalten des Instrumentes wieder angewählt wird. Die Compare Funktion erlaubt einen Vergleich der Sounds beim Editieren. Wird beim Anwählen eines Sounds gleichzeitig die PROGRAM Taste gedrückt, so werden über die MIDI Schnittstelle Program Change Meldungen von 64-127 ausgegeben.
